Автомобильные весы «Конструктор»

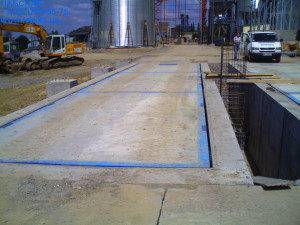

Автомобильные тензометричесие весы серии «Конструктор» производства НПП «Техноваги» предназначены для статического взвешивания автомобилей с наибольшим пределом взвешивания (НПВ) до 80 т и нагрузкой на ось до 15 т в условиях интенсивного транспортного потока. Забетонированная на месте монтажа платформа габаритами 18х3,5 м позволяет взвешивать негабаритные транспортные средства. Создана для Заказчиков, которые имеют или могут обеспечить технологию высококачественного бетонирования.
Преимущества
- Долговечность платформы(при условии качественного бетонирования.
- Большая инерционность платформы уменьшает динамику заезда.
- Люк в платформе обеспечивает доступ для чистки под платформой.
- Углубление под платформой 1,5 м — для прохода обслуживающего персонала для осмотра и чистки.
- Высококачественные нержавеющие тензодатчики со степенью защиты IP 68, выдерживают кратковременное затопление 1 м под водой.
- Запас датчиков от перегрузки составляет 200%.
- Все кабеля спрятаны в металлорукав с пластиковым покрытием — защищает от агрессивного, влажной среды под платформой и грызунов, кабели не висят открыто вдоль платформы.
- Весопроцессор в металлическом нержавеющем герметичном корпусе (при падении не разобьется), оборудован RS 232-485, имеет защиту от перенапряжения.
Техническая информация
- Весы состоят из следующих основных узлов: грузоприемной платформы, тензодатчиков и электронной аппаратуры. Грузоприемная платформа состоит из секций.
- Каждая секция платформы выполнена в виде сборной рамы является опалубкой, которая не снимается. Рама снабжена узлами втройки тензодатчиков, такелажными узлами и узлами стабилизации перемещений платформы.
- Рамы перевозятся на место монтажа в разобранном виде и собираются на ровной поверхности предварительно выполненного фундамента. Затем вяжется арматура и заливается бетон. После затвердевания бетона платформа поднимается и устанавливается на узлы встройки тензодатчиков с помощью домкратов исполнителя.
- Требования к бетону платформы и технологии заливки:
- Бетон тяжелый (вид использования мостовой) марки В45 — В55, F150-200, W6-8. Проезжая поверхность бетона укреплена средствами, повышающими сопротивление к стиранию и отторжения влаги.
- При бетонировании обеспечивается уплотнение бетона вибрированием, не допуская расслоения.
- Бетонирование и застывание конструкции проходит при температуре не менее +5 °С и не более + 35 °С. Нужно строго соблюдать этот режим.
- Не рекомендуется применение строительных добавок для ускорения застывания бетона.
Расходы материалов для изготовления
Фундамент под весы
- бетон В20-В25 — 30-36 м3;
- арматура и закладные изделия до 2,5 тонн металлопроката.
Платформы весов
- бетон В45-55 — 17 м3 (допускается заливка платформы дорожными бетонами В25-В35, в таком случае при наших климатических условиях возможно сокращение времени эксплуатации платформы);
- арматура до 3,5 тонн металлопроката.
Основная комплектация | ||||
Перечень | Эконом | Базовая | Престиж | Премиум |
Тензодатчики | «Zemic» | RC-3 «Flintec» | RC-3D «Flintec» | MTX-45 «Mettler Toledo» |
Гарантийный срок, (мес.) | 12 | 24 | 36 | 60 |
Весопроцессор (1 шт.) | ТВП — 12 | ТВП — 25 | IND 310 | |
Комплект кабелей, молниезащита (1 комп.) |
+ | |||
Стальной комплект для платформы | ||||
Длина, м | 6; 12; 18; 20; 24 и др. | |||
Нагрузка на ось, т | 15 | |||
Наибольший предел взвешивания, т | 15; 30; 40; 50; 60; 80 | |||
Тип фундамента | поверхностный (Пф); полуповерхностный (Нф); поверхностный сборный (Пз); полуповерхностный сборный (Нз); котлованный (Кф) | |||
Документация на фундамент | + | |||
Программное обеспечение | + | |||
Дополнительная комплектация. Опции | ||||
Дублирующий индикатор h 50, мм | Шлагбаум на выезде | |||
Дублирующий индикатор h 100, мм | Система голосовых оповещений | |||
Компьютер | Ethernet | |||
Блок безперебойного питания | Взрывобезопасное исполнение | |||
Лазерный принтер | Тензодатчики С16 «НВМ» | |||
Светофор на въезде | Весопроцессор WE 2110 | |||
Светофор на выезде | Весопроцессор DAS 72.1 | |||
Видеонаблюдение (2 камеры) | Терминал ТВП — 25 | |||
Шлагбаум на въезде | Терминал ТВП — 27 | |||
Эл. питание от аккумулятора | Терминал IND 780 |
Весы внесены в Госреестр весоизмерительной техники Украины под № 1953-12.
